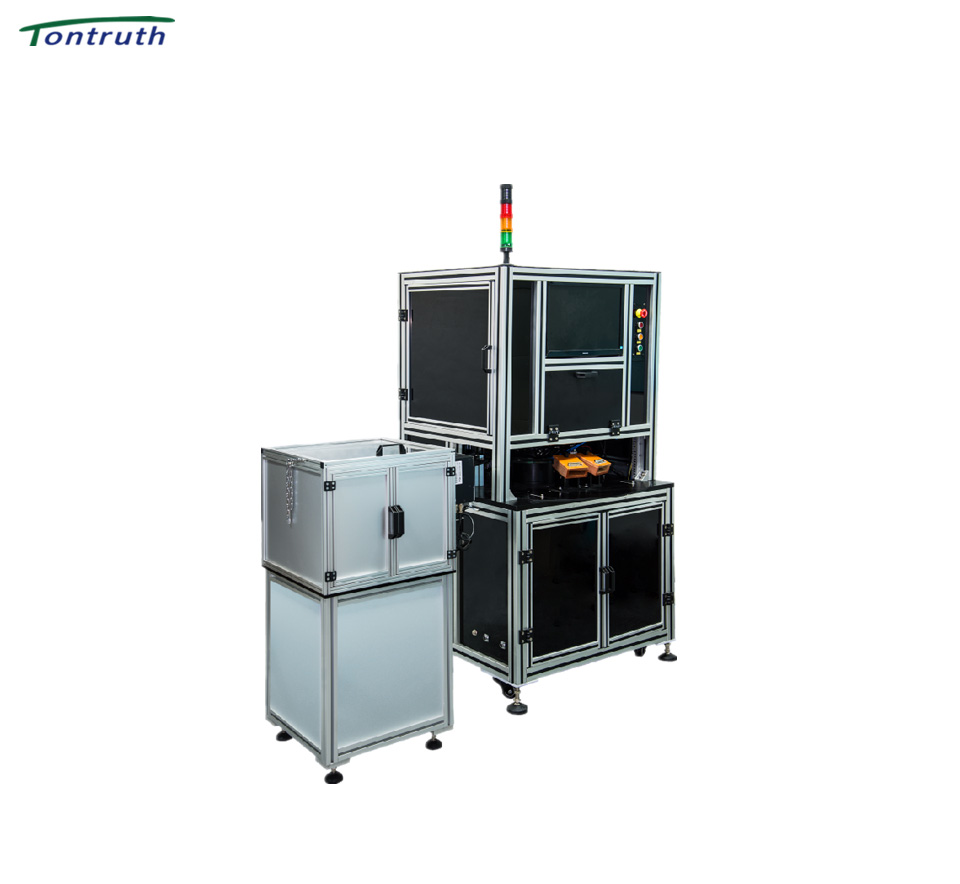

同创D120全自动机器视觉检测设备

自动化、高速高效、多测量集成、易操作、数字化

产品描述
技术参数

同创仪器为机器视觉系统方案提供商,根据客户需求进行量身定制。同创D120全自动机器视觉检测设备易操作,具有高速、高效、数字化等特点,并多测量集成,大幅提高生产效率的同时降低人工成本。

自动化

D120可通过震动盘、传送带、提升机等方式实现自动上料;

可根据检测结果,自动将不同状态的产品分选归仓


高速、高效

D120中的转台边缘线速度可达210mm/s

在1秒内一般可检测2-10个产品


多测量集成

D120通过多工位测量方式,可一次性完成待检产品的轮廓、尺寸、外观缺陷和产品高度等多个技术参数的测量。


易操作

D120提供了模块化测量和以点、线、弧等基本元素为基础的客户自定义测量两种测量方式。

软件系统界面简洁,功能设置方便易学,普通员工经过短期培训后即可熟练操作


数字化

D120所有测量数据均可独立拷贝或以网络连接方式导出,便用于生产过程统计和分析。

内置SPC功能,可在测量后导出指定测量数据并生成报表。

自动计算标准差、CP、CPK等统计系数,可采用 EXCEL输出测量数据表、Xbar-R控制图、统计分析表等


适用范围:

电子元器件、粉末冶金零件、塑料注塑件、汽车零配件、精密齿轮、密封橡胶圈、精密五金件、精密冲压件、紧固件

仪器参数/仪器型号

D120全自动检测设备

设备尺寸(mm)

1000*800*1700

测量范围(mm)

5*5~50*50

示值误差

±0.01mm

重复精度

±6μm

相机分辨率

500万/300万像素

光源

LED面光源/远心光源

 软件

YSMS-D 1.0 / YSMS-P V2.0

最快线速度

210 mm/s

最快节拍

8pcs/s

工作电源

AC220V / 50Hz

设备重量

<260KG

*备注:可根据客户需求量身定制
