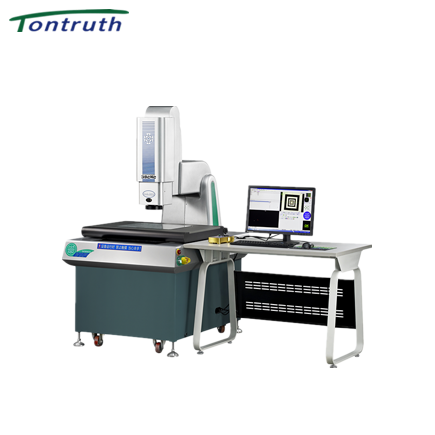

同创LUXURY全自动二次元影像测量仪

产品描述

技术参数

品质特征
LUXURY系列影像测量仪采用同创最新正向研发平台打造，颠覆传统结构设计，拥有结构及外观双重专利。配合强大的全角度升降程控光源，无死角照明。在高速静音、平稳模式下实现稳定的超高精度测量，面向国内外尖端客户要求。

升级扩展选项：

1：英国RENISHAW接触式测头；

2：日本KEYENCE激光测头；

3：手动自锁式钢化玻璃压板夹具；

适用范围：
国内军工、航空航天、汽车发动机、科研院所、精密电子等高端制造业。

仪器参数/仪器型号		LUXURY 300CNC	LUXURY 400CNC	LUXURY 500CNC
仪器重量/kg		300	380	480
外形尺寸（LWH）		1170 870 1700	1370 970 1700	1585 1060 1700
测量范围（mm）	X	300	400	500
	Y	300	400	500
	Z	200	200	200
工作台（mm）	工作台面	485*515	585*615	685*715
	玻璃台面	350*350	450*450	550*550
	承重（kg）	30
影像及测量系统	CCD	高分辨率B/W黑色CCD650 TVL
	物镜	自动变倍物镜0.75-5.0X连续变倍
	总放大倍数	视频放大倍数：23-135X或36-203X（22英寸宽屏显示器）
	工作距离	86mm
	光栅尺分辨率	0.0001mm
测量精度（μm）		X、Y线性精度：1.6+L/250；X-Y矢量精度：2+L/200；Z轴精度：≤2.8+L/200
照明光源：		三环八区表面内环光+同轴落射光+升降式三环八区外环光+跟踪式底部平行光和漫射光
工作电源		220V±10%（AC） 50Hz（注：需有电阻≤4Ω接地线）
工作环境		温度：18-24℃，相对湿度：30-75%，远离振源
