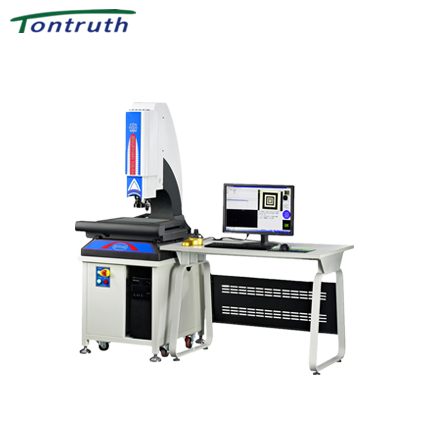

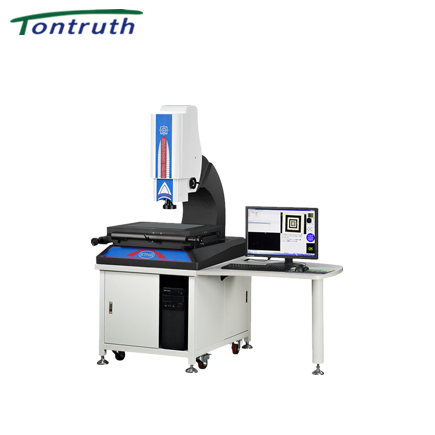

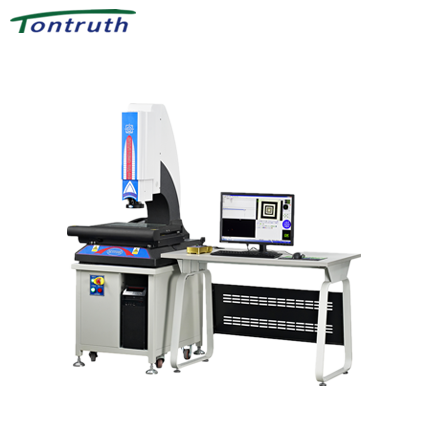

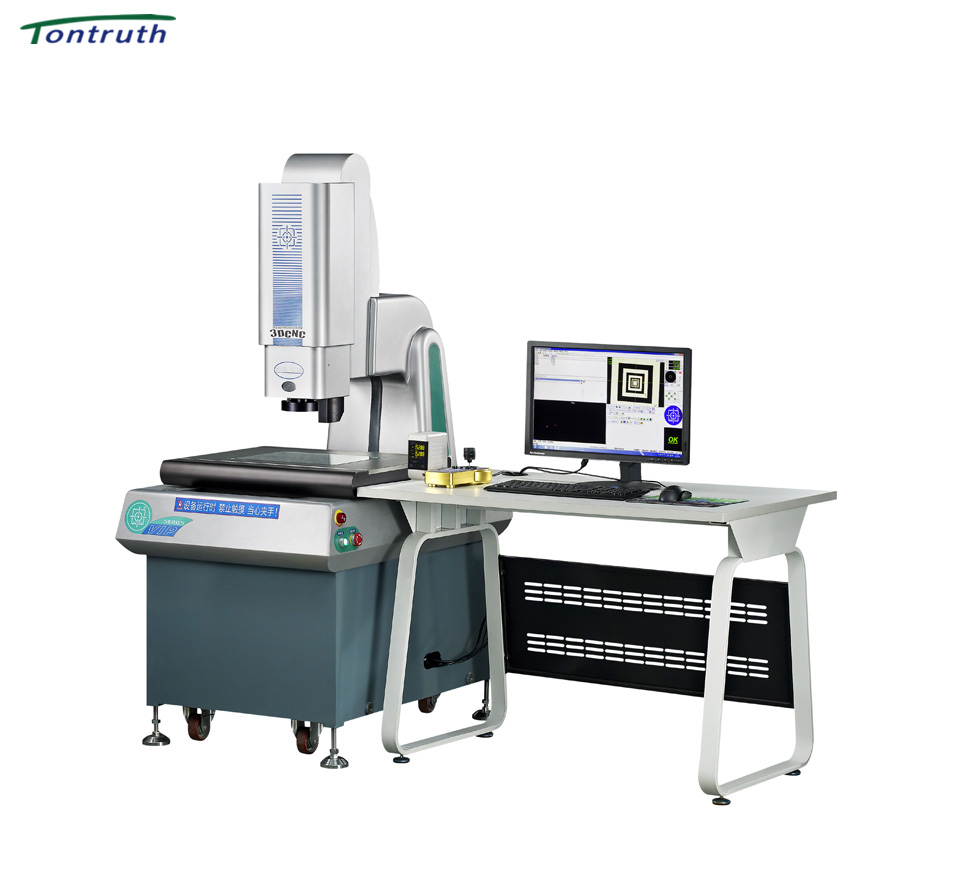

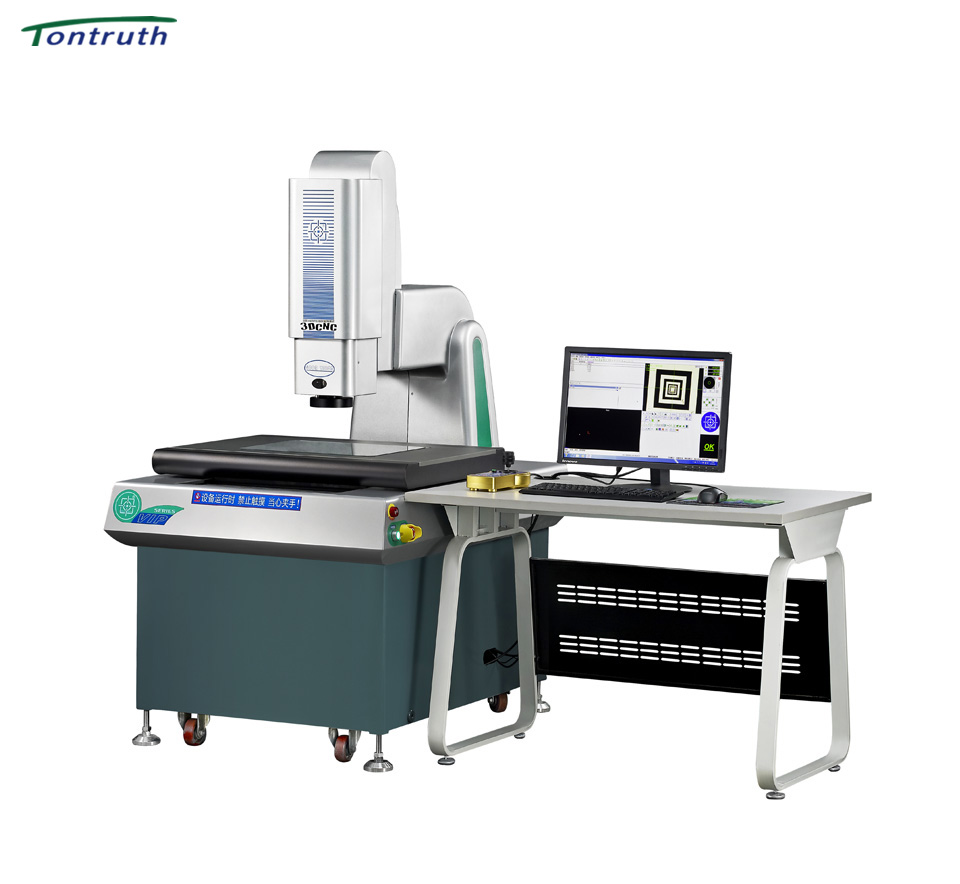

同创VIP全自动二次元影像测量仪

高端定位,高精度,高稳定性,高速静音,进口设备理想替代方案

产品描述
技术参数

品质特征

VIP系列全自动二次元影像测量仪采用同创全新正向研发平台打造,拥有结构及外观双重专利,产品综合性能超前,在高速静音、平稳模式下可以实现稳定、高精度测量,面向国内外中高端客户需求,是进口设备的理想替代方案。



升级扩展选项:

A:英国RENISHAW接触式测头;

B:日本KEYENCE激光测头;

C:大视场导航专用镜头

D:PLC全角度智能可程控照明系统

E:手动自锁式钢化玻璃压板夹具。



适用范围:

汽车、手机平板、家电、精密模具、LED、PCB、精密电子机械工业等。

仪器参数/仪器型号

VIP300CNC

VIP400CNCVIP500CNC

仪器重量/kg

285

345425

外形尺寸(L*W*H)

1000 *730 *1600

1210 *910 *17001430 *1070 *1985

测量范围(mm)

X

300

400500

Y

200

300400

Z

200

200300

工作台(mm)

工作台面

674*380

827*4801012*585

玻璃台面

315*245

445*345545*445

承重(kg)

30

影像及测量系统

CCD

高分辨率B/W黑色CCD650 TVL

物镜

自动变倍物镜0.75-5.0X连续变倍

总放大倍数

视频放大倍数:23-135X或36-203X(22英寸宽屏显示器)

工作距离

86mm

光栅尺分辨率

0.0005mm

测量精度(μm)

X、Y线性精度:2+L/250;X-Y矢量精度:2.5+L/200;Z轴精度:≤3+L/150

照明光源:

可程控调节:LED六环八区(三十二相)表面环光+同轴落射光+底部平行光

工作电源

220V±10%(AC)   50Hz(注:需有电阻≤4Ω接地线)

工作环境

温度:18-24℃,相对湿度:30-75%,远离振源
