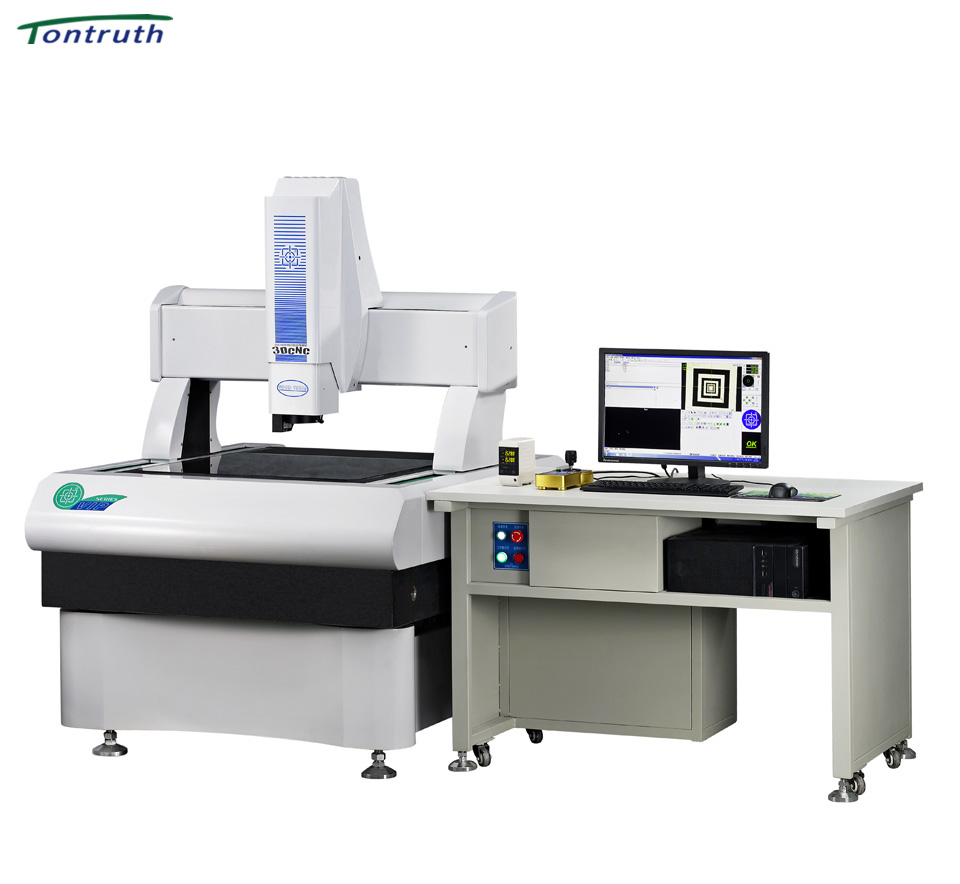

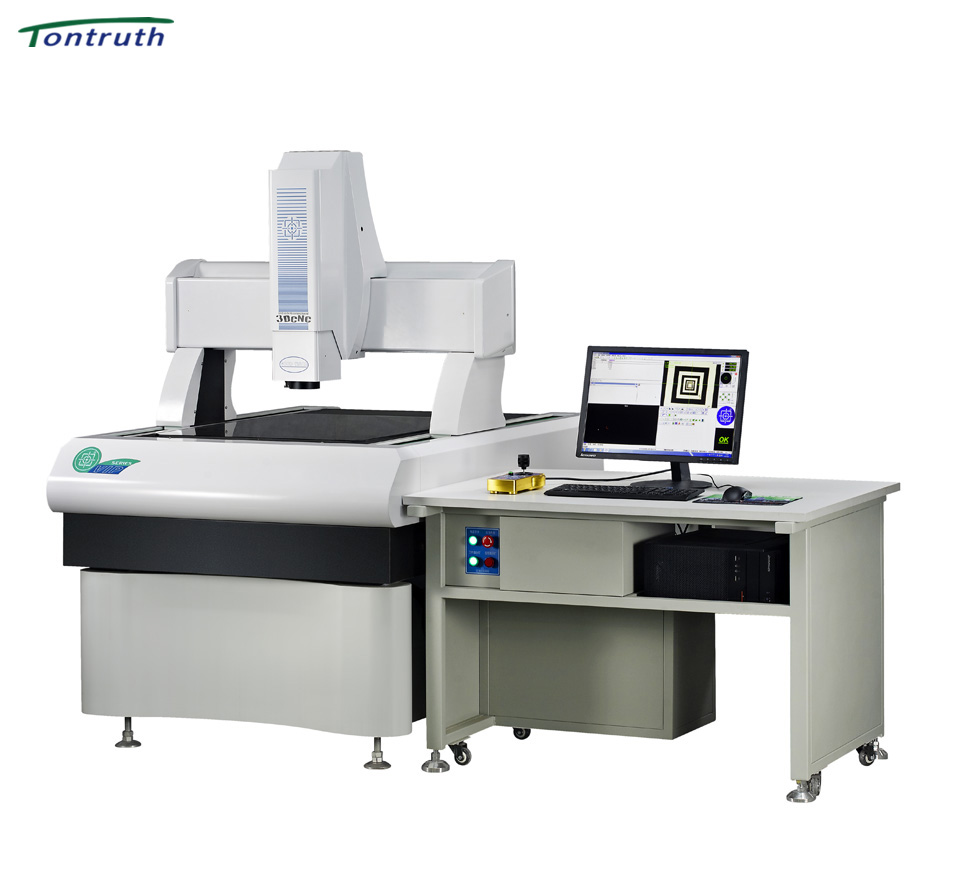

同创VIP桥式(龙门式)全自动二次元影像测量仪

大行程,高精度,高稳定性,高速静音,中大型产品精密测量首选

产品描述
技术参数

品质特征

VIP系列桥式/龙门式全自动二次元影像测量仪采用同创全新正向研发平台打造,拥有结构及外观双重专利,产品综合性能超前,在高速静音、平稳模式下可以实现稳定、高精度测量,面向国内外中高端客户需求,是进口设备的理想替代方案。VIP桥式全自动影像测量仪凝聚业界精华,拥有超大行程,同时支持客户定制开发,测量行程可达2000*1500mm,具有高稳定性、高精准性的特点,XY线性精度:2+L/200μm。



升级扩展选项:

1:英国RENISHAW接触式测头;

2:日本KEYENCE激光测头;

3:大视场导航专用镜头

4:气动或者手动钢化玻璃压板夹具。



适用范围:

大型PCB板、菲林胶片、大型玻璃制品、汽车配件、手机平板、LED显示屏、液晶显示器、触摸屏。

仪器参数/仪器型号

VIP650CNC

VIP800CNCVIP1000CNCVIP1200CNCVIP1500CNC

仪器重量/kg

1600

1800200022002400

外形尺寸(L*W*H)

1400 *1150 *1240

1550 *1150 *12401720 *1395 *12451920 *1595 *12602220 *1795 *1265

测量范围(mm)

X

600

60080010001200

Y

650

800100012001500

Z

200

200200200200

工作台(mm)

工作台面

1400*1100

1500*11001670*13001870*15002170*1700

玻璃台面

748*718

898*7181098*9181298*11181598*1318

承重(kg)

50

影像及测量系统

CCD

高分辨率B/W黑色CCD650 TVL

物镜

自动变倍物镜0.75-5.0X连续变倍

总放大倍数

视频放大倍数:23-135X或36-203X(22英寸宽屏显示器)

工作距离

86mm

光栅尺分辨率

0.0005mm

测量精度(μm)

X、Y线性精度:2+L/200;X-Y矢量精度:3+L/150;Z轴精度:≤5

照明光源:

可程控调节:LED三环八区表面环光+跟踪式底部平行光

工作电源

220V±10%(AC)   50Hz(注:需有电阻≤4Ω接地线)

工作环境

温度:18-24℃,相对湿度:30-75%,远离振源
