蔡司ZEISS O-INSPECT复合式三坐标测量机

结合测量技术与光学技术,快速和大批量高精度测量首选!

产品描述
技术参数

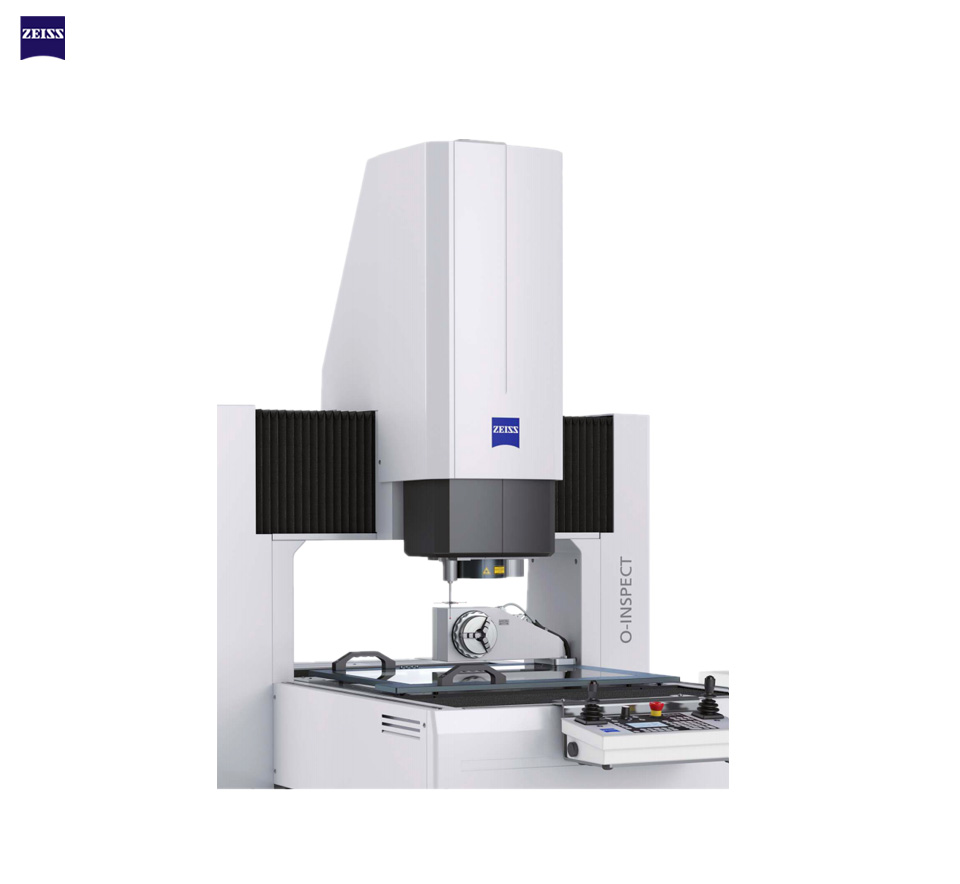

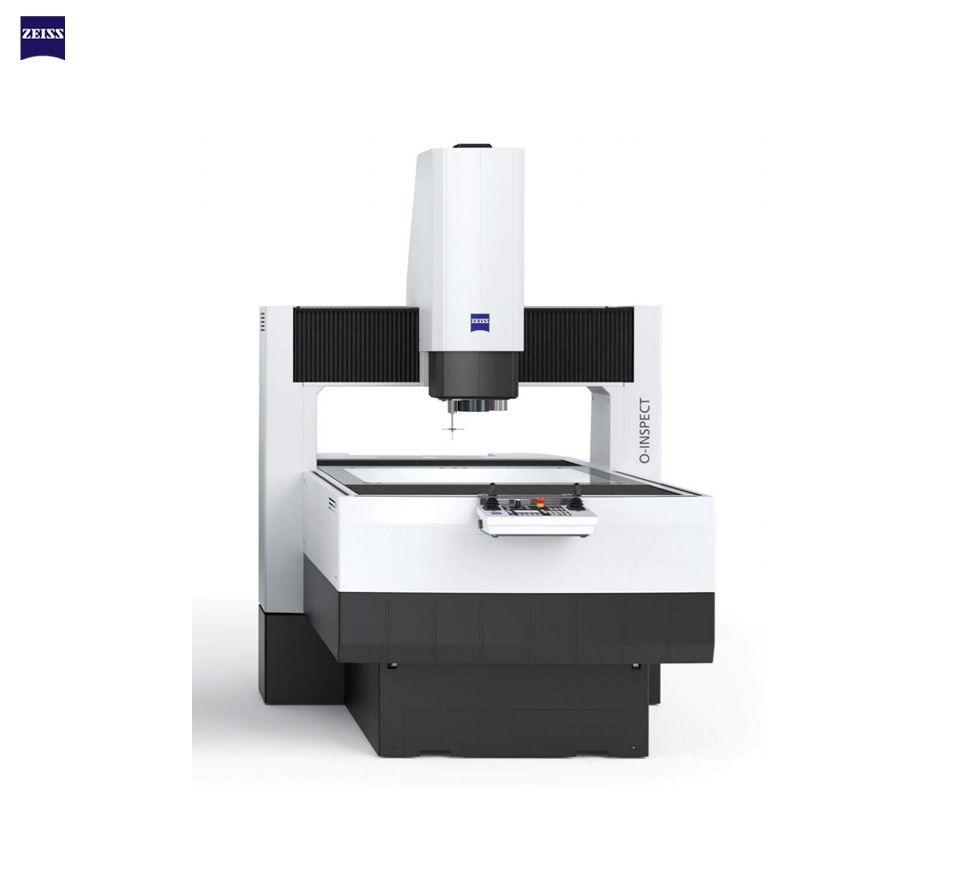

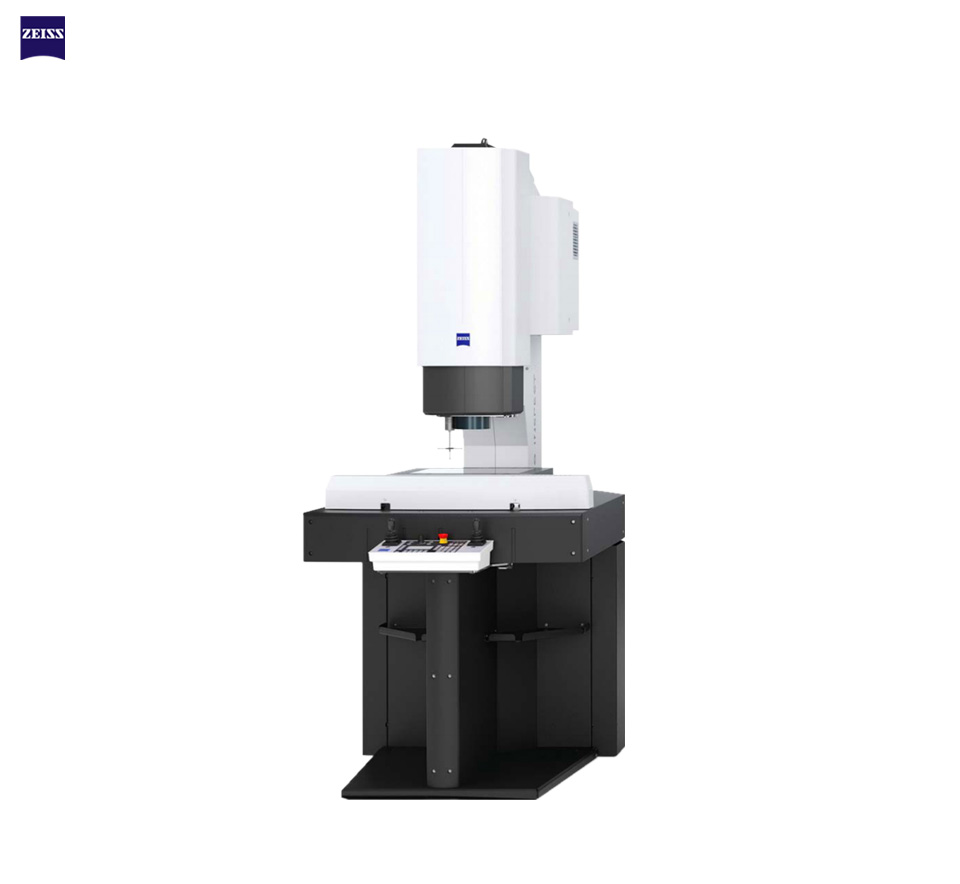

蔡司ZEISS O-INSPECT复合式三坐标测量机——复合式测量技术

O-INSPECT三坐标测量机综合了测量技术与光学技术:除了接触式测量系统之外,本测量仪器还具有光学传感器。O-INSPECT是在塑料工业、医疗和电子及精密机械应用中的更合适方案,特别是在必须快速和大批量,以高精度测量零部件时。


重要特征

久经考验的结构设计

桥式测量机带有固定龙门架和可行进工作台;

● 所有方向都可装载工件。

顶级基本配置

● 配有多功能传感器的标准配置;              ● 集VAST接触式扫描和光学测量于一体。

四合一

● O-INSPECT可以实现一机多用、实现完美组合;

● 投影仪               ● 坐标测量机                 ● 轮廓仪               ● 显微镜


机器技术

可靠的驱动技术

● 所有轴上使用精密滚柱轴承                      ● 高动态的驱动与自动驱动监控

● 导向误差补偿(CAA计算机辅助精度修正)

非常适合装备于在线测量

● 全封导轨                                                   ● 集成的减震系统


探头

卡尔蔡司 Discovery变焦镜头

● 具体影像处理功能的光学2D CCD传感器    ● 蔡司镜头的光学系统

● 变焦镜头12X,视场范围(mm):0.8×0.6~9.8x7.3

● 全面的照明系统:16段独一无二的红光/蓝光环形灯,迷你环形光。独特的同轴光和背光,还设计了激光指示器用于判断工件位置

扫描探头 VAST XXT

● 被动扫描探头用于单点触发和扫描               ● 探头装夹用于CNC数控更换探头

● 侧向探针达到40mm,探针共有三个方向

仪器参数/仪器型号

O-INSPECT 322

O-INSPECT 543

O-INSPECT 863

测量范围(mm)

300*200*200

500*400*300

800*600*300

测量精度(μm)

1.6+L/250 *起

1.9+L/250 *起

镜头

ZEISS Discovery .V12 变焦镜头

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺,分辨率0.2μm

探头系列

VAST XXT接触式连续扫描传感器

 软件

CALYPSO / GEAR PRO(选配)

选配

白光距离传感器、转台、工作温度传感器等

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
