三坐标测量机简称CMM，是指在三维可测的空间范围内，能够根据测头系统返回的点数据，通过三坐标的软件系统计算各类几何形状、尺寸等测量能力的仪器。三坐标作为20世纪60年代发展起来的一种新型高效的三维尺寸精密测量仪器，以其高精度高柔性以及优异的数字化能力，成为现代制造业设计、开发、加工制造和质量保证的重要手段。按照结构形式分类可分为移动桥式结构、固定桥式结构、龙门式结构、悬臂式结构、横臂立柱式结构等。

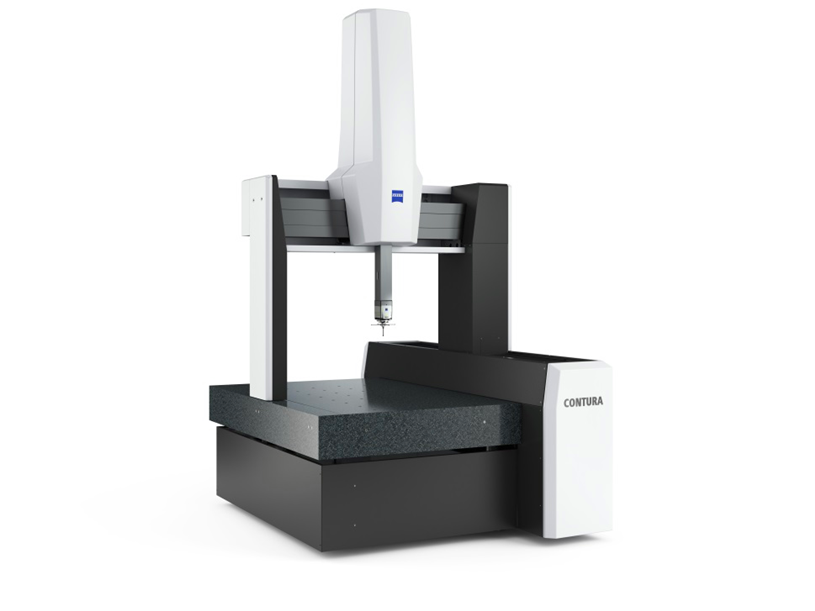

▲ 移动桥式三坐标
移动桥式结构:目前应用最广泛的一种结构形式，其结构简单紧凑，刚性好，具有比较开阔的空间。工件安装在固定工作台上，因此工件的重量对测量机的整体动态性能没有太大影响，相对承载力会更强。但这种结构的X向驱动位于桥框一侧，桥框移动时易产生绕Z轴偏摆，而该结构的X向标尺也位于桥框一侧，在Y向存在较大的阿贝臂，这种偏摆会引起较大的阿贝误差，因此精度方面对比固定桥式三坐标会略低一些。

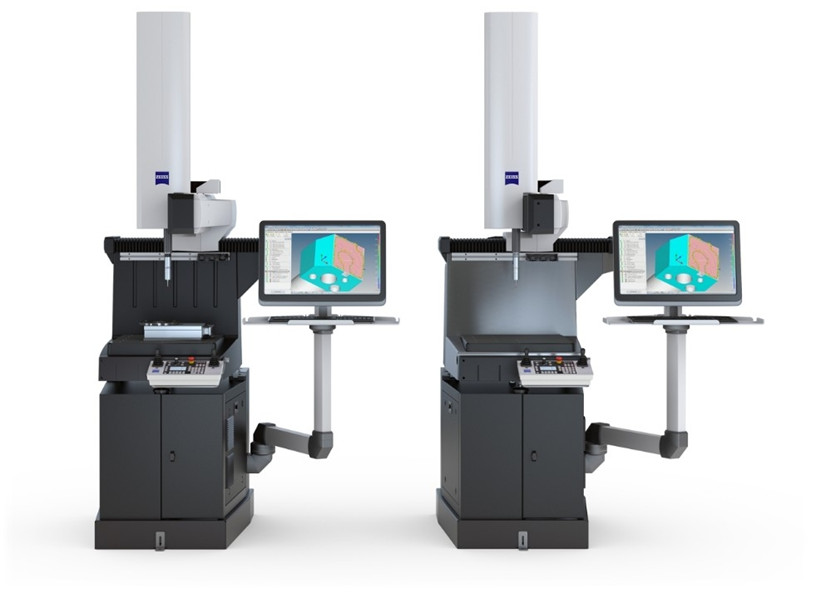

▲ 固定桥式三坐标
固定桥式结构:固定桥式三坐标与移动结构的取药区别在于，其桥框固定不动，直接与底部基座连接，X向标尺和驱动机构安装在工作台下方中部，工作台沿底座的导轨进行移动。其主要部件的运动稳定性好，运动误差小，适用于高精度测量，但工作台负载能力小，结构敞开性不好，主要用于高精度的中小机型。

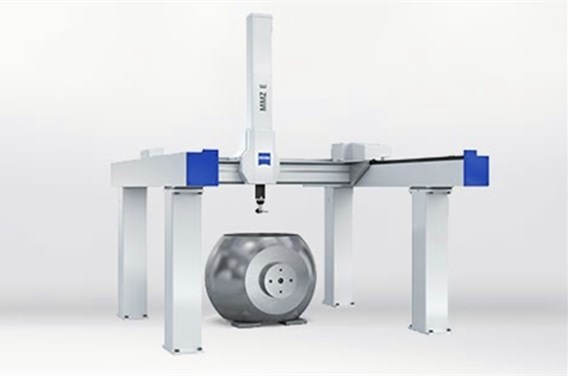

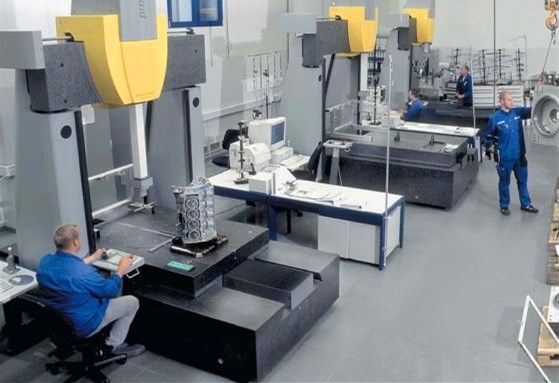

▲ 龙门式三坐标
龙门式结构:移动部分只是横梁，移动部分质量小，整个结构刚性好，三个坐标测量范围较大时也可保证测量精度，适用于大型三坐标，缺点是立柱限制了工件装卸，单侧驱动时仍会带来较大的阿贝误差，而双侧驱动方式在技术上较为复杂，只有Y向跨距很大、对精度要求较高的大型测量机才采用。
▲ 悬臂式三坐标
悬臂式结构:结构简单，具有很好的敞开性，但当滑架在悬臂上作Y向运动时，会使悬臂的变形发生变化，故测量精度不高，一般用于测量精度要求不太高的小型三坐标测量机。

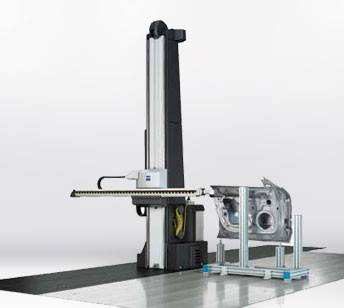

▲ 横臂立柱式三坐标
横臂立柱式结构:也称为水平臂式三坐标，在汽车工业中有广泛应用。其结构简单、敞开性好，尺寸也可以较大，但因横臂前后伸出时会产生较大变形，故测量精度不高，用于中、大型机型。
