中国首台蔡司XENOS桥式三坐标测量机装配完成
2017-09-07 | 同创动态

历时两年,中国首台蔡司XENOS桥式三坐标测量机在同创仪器主导下装配完成,正式落户国家模具检验中心,进入后期调试验收阶段。



▲ 蔡司XENOS三坐标装配顺利


国家模具检验中心成立于2014年11月,按照规划,该检测中心将立足东莞,辐射华南地区乃至全国,其检测水平目前已达到国内先进水平,为模具产业转型升级提供强有力支撑。为能够提供更精准检测水平,检验中心在2015年通过招标由同创仪器负责主导提供蔡司XENOS桥式三坐标。蔡司XENOS作为全球顶尖的三坐标测量机,在1立方米左右的测量范围,精度达到0.3微米,在同类机器中达到了绝无仅有的高度。

蔡司XENOS测量机应用于高测量精度的领域——从科研机构的测量实验室、航空和航天工业直至光学工业。

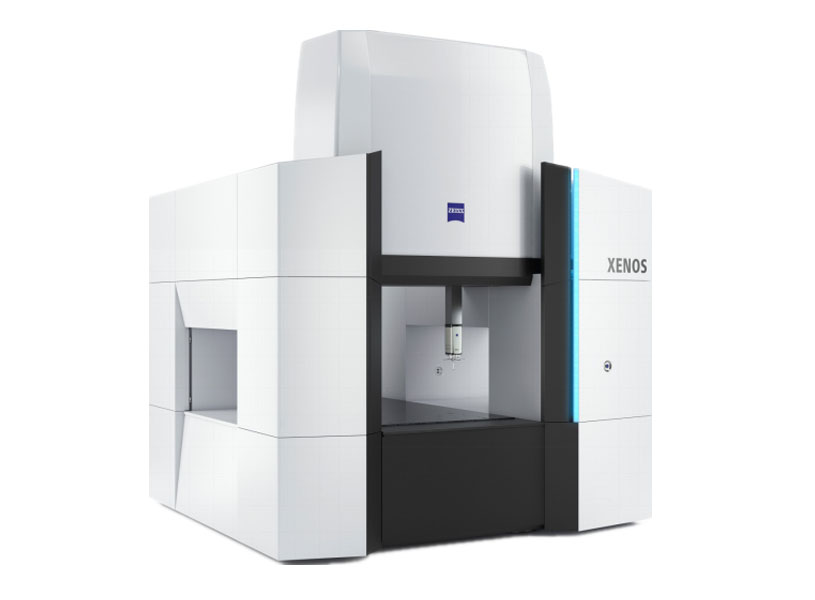

▲ 蔡司XENOS超精密三坐标测量机


该机型对比同类机型,具有以下特点:

1、XENOS采用了全新的机械设计理念。更低及恒定的移动重量造就了高速度及加速的完美统一;

2、XENOS的所有轴均采用线性驱动。其优点:高速、加速极快、定位精度高、驱动无剪切力影响。结合超高分辨率光栅尺技术,XENOS的线性驱动可获得高度稳定性及低于100纳米的极高定位精度。

3、虚拟中央驱动。XENOS于Y轴向配备双线性驱动系统,得益于蔡司的中央驱动技术可实现更好的同步控制。全新控制系统及算法之完美结合,这是在整个测量范围内获得顶尖测量精度及运动稳定性的关键因素。

4、碳化硅高技术陶瓷。XENOS在与精度密切相关的机器部件上采用创新的碳化硅陶瓷材料。迄今为止,该材料从未在类似产品或精度的测量机器上得到使用。与常规陶瓷相比,碳化硅陶瓷的热膨胀性降低约50%,而刚性则可提升30%,同时减重20%。与钢材相比,碳化硅陶瓷重量降低50%而竟仍可获得两倍的刚性。


VAST gold.jpg

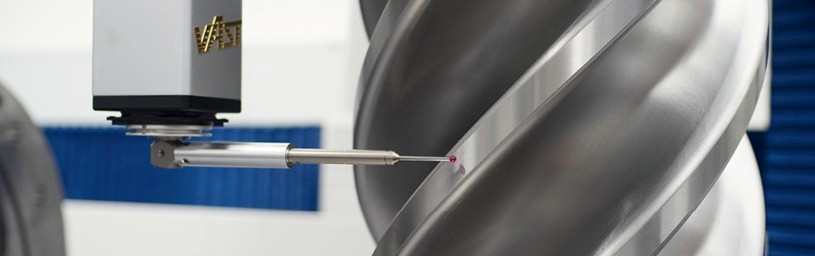

▲  蔡司 VAST gold 测头

5、XENOS采用蔡司VAST gold测量探头。在研发过程中,蔡司在测量精度和测量重复度方面对该探头进行了优化。XENOS也采用了新型刚性连接。VAST gold探头可与长度为800毫米的测针以及重量为500克的测针配套使用,包括非对称型测针。

6、优化的气浮轴承。全新强化处理气浮轴承具有更佳的稳定性及测量精度。

7、改进的电子设计。通过全新的电子设计,移动线缆对精度影响显著降低。计算机辅助精度修正(CAA)法和特殊附加CAA修正技术在获得更高测量精度的过程中扮演着日趋重要的作用。


同创仪器作为蔡司品牌授权的区域代理商,一直致力于尺寸测量和外观缺陷检查仪器研发、生产、销售。产品广泛应用于手机、电脑、LED、线路板、汽车、机械五金、科研军工及包装行业领域,为全球诸多世界五百强企业的测量仪器提供商。
